Курилка-3
|
|
|
| |
| Среда, 08.03.2017, 01:15 | Сообщение # 2061
| |
Shaman
Сообщений: 1748 Оффлайн
Проверенные | Ндя, а мне казалось, за эти года, я фсё слышал и видел на форумах, а оказалось главное исчо впереди. Завтра пойду докуплю памперсов и попкорна, ничего не сделаешь работа такая.
gomsim,
пермаллой ващето светлый зеркальный материал. Хотя, спецы могли покрасить в чёрный цвет, с целью провокации и саботажа важных экспериментов. Но, чего точно нет, так это тонких ферритовых пластин, чтоб собрать из них сердечник.
На этих частотах, сердечник сваливался в насыщение и прео переставал работать. Отсюда зависимость от напряжения. Санчо правильно тебе советовал сунуть бамажку в центральный керн. К слову сказать, даже с нормальными ферритовыми сердешными, в некоторых случаях, нуно совать бамажку в тополии пуша или с вибриками.
|
|
|
| |
| Среда, 08.03.2017, 15:41 | Сообщение # 2063
| |
Ден
Сообщений: 1001 Оффлайн

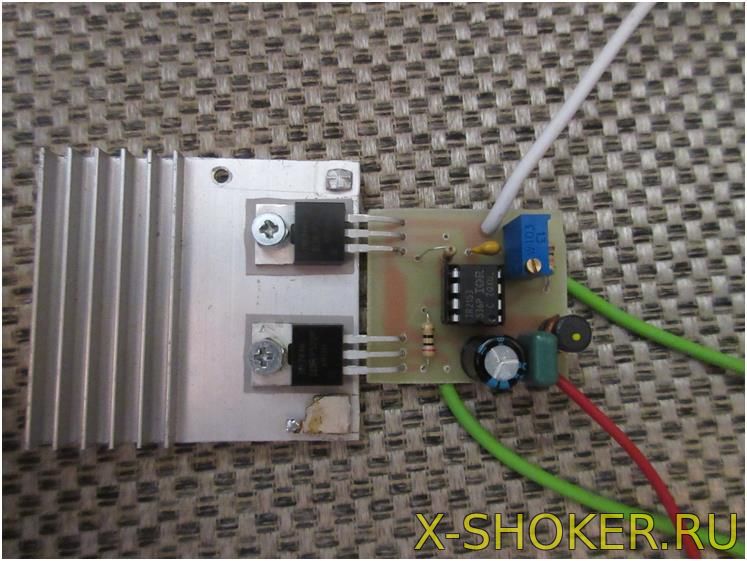

Проверенные | Итак, сделал обвес для генератора импульсов IR2153, все работает тип-топ, проверил сначала без транзисторов) Частоту пришлось выбрать 15.8 кГц, т.к. к схеме предполагалось подключать ТВС90П4, устройство будет основой мощного искрового отпугивателя собак. В перспективе, когда придут диоды, скорее всего, и в ЗШ такой преобразователь сделаю.
Спасибо за совет про IR2153, а то у меня она больше ассоциировалась с сетевыми ИБП. Насчет надежности пока не знаю, но думаю, все будет ок. Только в идеале нужно будет сделать печатку покомпактнее, и теплоотвод такой здоровый тоже без надобности
Правил sanya. Просьба вставлять картинки в текст (инструкция есть в шапке (первая мессага сверху)).
|
|
| |
| Среда, 08.03.2017, 17:26 | Сообщение # 2064
| |
sanya
Сообщений: 4079 Оффлайн
Администраторы | Ден, Поздравляю с успешным знакомством с Иркой)

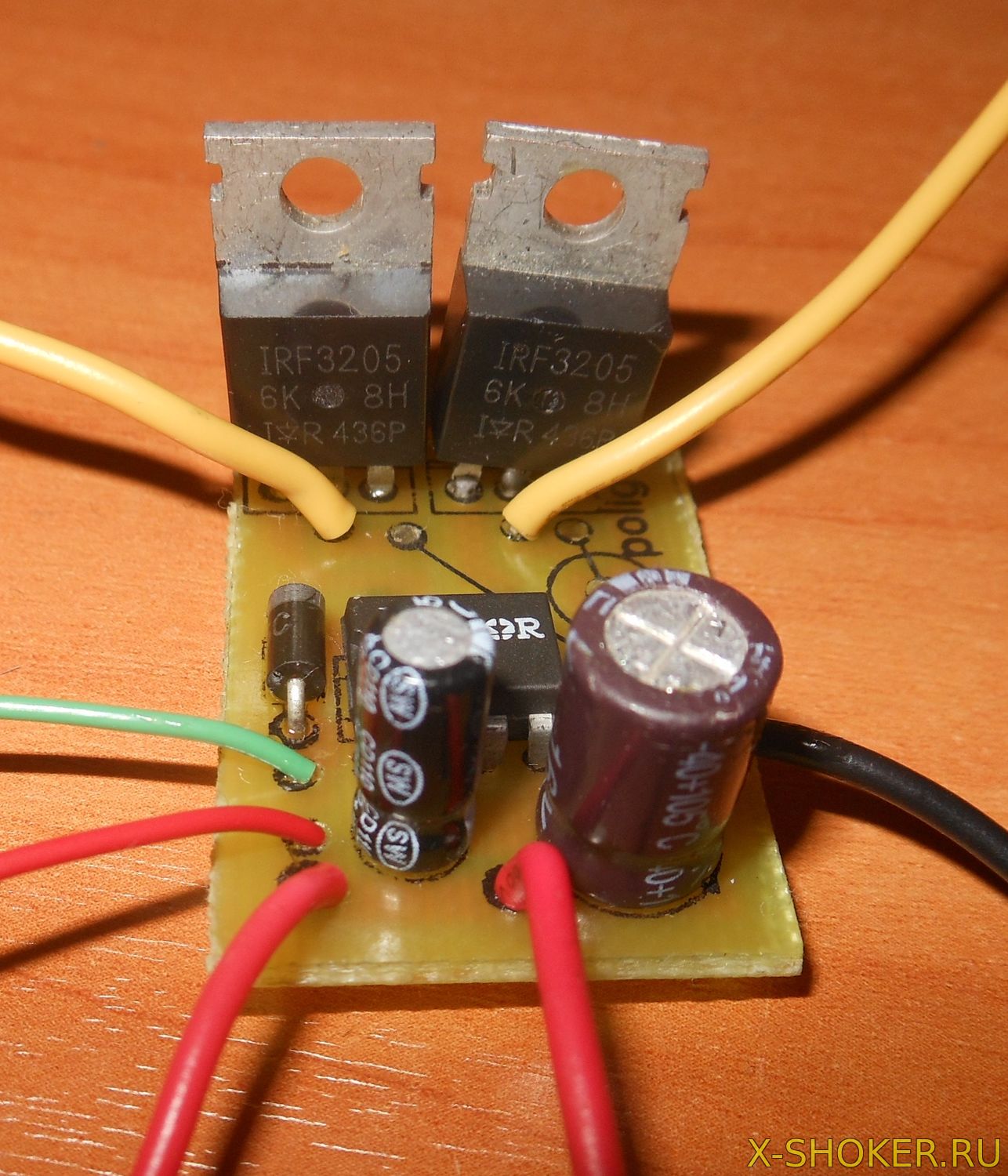

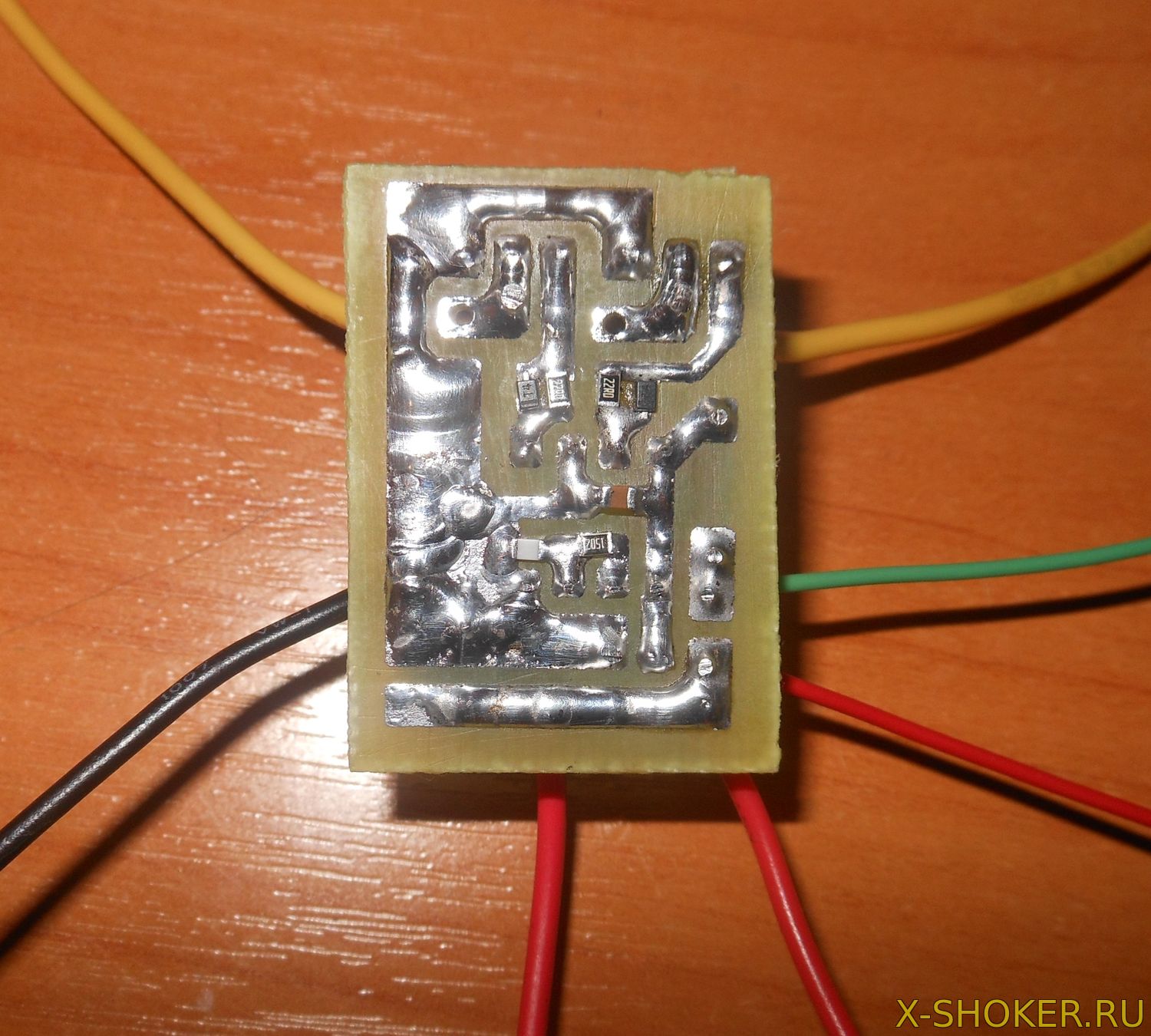

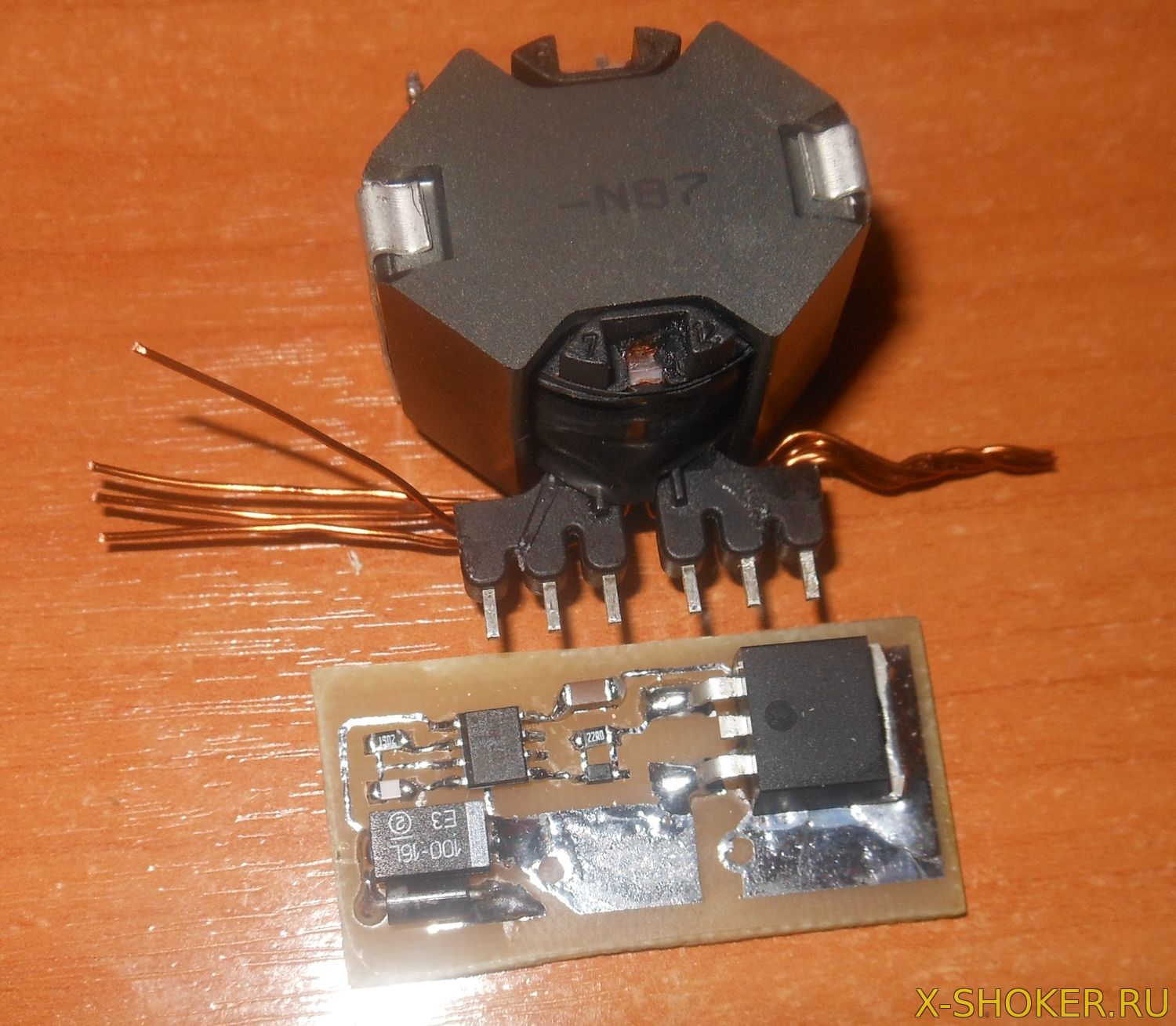

для компактности лучше в SMD брать. Вот как-то делал флай на ней и пуш, но уже в ДИПе, для опытов. В СМД всё куда компактнее получается, это в девайс сувать, а для опытов лучше в дипе с выводами откуда только можно, для удобности.
Правда фота самая первая, потом добавил панельку под ирку. И тут на фоте китайтранзисторы, это был период знакомства с ними.
|
|
|
|
| |
| Среда, 08.03.2017, 19:00 | Сообщение # 2067
| |
Ден
Сообщений: 1001 Оффлайн

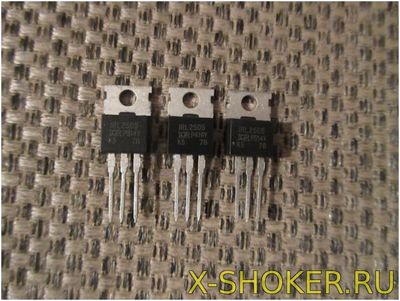

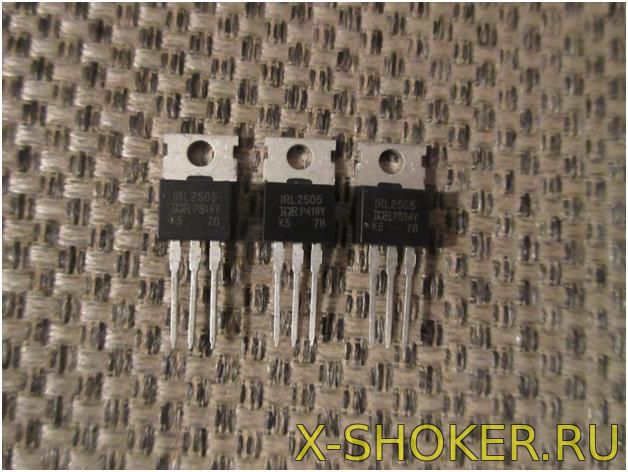

Проверенные | Shaman, Спасибо) Знаю, что надо логические, но единственные IRL, что у меня есть на данный момент - 2505, и возможно, поддельные.
В окончательную версию поставлю что-то с буквой L, а пока как есть, увы.
|
|
|
|
|
| |
| Среда, 08.03.2017, 20:00 | Сообщение # 2071
| |
Ден
Сообщений: 1001 Оффлайн
Проверенные | sanya, по идее, должны быть оригинальные, не абы где куплены, но подозрения есть.
Ионофон был, а впрочем и есть, однотактный, потому что на двухтакт времени не было. Зазор как бы есть (родной у ТВС). Транс - два "сиамских" ТВС110ПЦ15. Кушает 4-4.5А (всего), звучит неплохо, дуга до 3.5-4 см. Для прослушивания музыки с плеера пришлось добавить предусилитель
С ионофоном я маился, прямо скажем, довольно долго, и выяснил следующее: кулер обязательно надо питать отдельно, ибо он сильно фонит и это неслабо сказывается как на предусилителе, так и на качестве звука в целом. Либо вообще обходиться без кулера. ТДКС хоть и дает хорошее напряжение, но вообще, качество звука получается такое себе. Один ТВС дает хороший звук, но довольно тихий, и дуга рвется постоянно. Поднимать напряжение питания желания как-то не было, хоть и есть несколько штук ТВС110-Л6. Оптимальным оказались два строчника, собранных вместе. Дуга получается длинной, ток в ней небольшой, а значит, электроды не будут активно обгорать, даже если будут из доступного материала. Кроме того, именно при малом токе удавалось получить лучше качество.
|
|
|
| |
| Среда, 08.03.2017, 20:26 | Сообщение # 2073
| |
Ден
Сообщений: 1001 Оффлайн
Проверенные | Кстати, если я зря на них гоню и это оригиналы, то можно еще парочку прикупить, т.к. знаю место, где они стоят по 70р, а так 130... И еще раз, знаемс, что к микрам нужны транзисторы "L", но взять их у нас почти негде, разве что IRL3705 еще более-менее адекватно стоят...
Супрессора не было, надо бы поставить. Снаббер был. Они улетали не в ионофоне, а в простом флае. И то всего один-два
|
|
|
| |
| Среда, 08.03.2017, 20:47 | Сообщение # 2075
| |
Ден
Сообщений: 1001 Оффлайн
Проверенные | sanya, Кстати, такой вопрос: что думаешь про светоизлучающий элемент для "неубиваемого" походного фонарика-запаски? У меня из вариантов есть неплохие SMD 5050 и 5730, и еще кое-где удается найти "пираньи", но стоят они дорого, а также более мощные светодиоды, но это уже другая песня.
Для себя я выводы о каждом из них сделал, а вот мнение другого человека всегда интересно выслушать).
А с IRL прям действительно "все плохо"  , вроде как радиомагазинов и много, но в одном можно нарваться на подделку, в другом наценка 35-40%, в третьем толком ничего нет и так далее. IRF можно найти оригинальные за приемлемую цену, а вот IRL стоят как космический корабль.
Кстати, щас глянул, похоже, в ионофоне стоит оригинал)))
|
|
|
| |
| Среда, 08.03.2017, 22:57 | Сообщение # 2077
| |
gomsim
Сообщений: 327 Оффлайн
Друзья | Схема та-же, блокинг. Намотал транс на феррите от б/п , 2х5 первичка 0,6 и 600 вторичка 0,1 , зазор сделал большой, на глазок 0,8мм. Да еще между мостиком и трансом кондер 2н2 на 10 кв поставил. С Липо работает нормально, не горит. Правда сильно греется. После дужки в 4 секунды не могу взяться за радиатор, это градусов 70. Радиатор маленькая медяшка.
_____________
Sanya, у меня в Conrad IRL2505 - 3,59 €
|
|
|
|
| |
| Среда, 08.03.2017, 23:24 | Сообщение # 2080
| |
Shaman
Сообщений: 1748 Оффлайн
Проверенные | gomsim,
зазор, в трансе прео - зачем, для вибрика. Фирменый зазор, в сердешном, для флайбэка -0.25
Фэты греются птамушо низкий КПД, а он низкий, скорей всего, из за транса в том числе зазора, как у сварочного инвертора.
|
|
