Курилка-3
|
|
|
|
|
|
| |
| Суббота, 03.06.2017, 10:32 | Сообщение # 2704
| |
Manowar
Сообщений: 1309 Оффлайн
Пользователи | sanya, а как ты идентифицируешь его ?
Думаешь, у суньвысуня в подвале линия по производству фетов ?Добавлено (03.06.2017, 10:32)
---------------------------------------------
Цитата mg (  ) На первичку высокое 15-20 лучше с керамики
mg, почему ?
|
|
|
|
|
|
| |
| Суббота, 03.06.2017, 17:36 | Сообщение # 2709
| |
Shaman
Сообщений: 1748 Оффлайн
Пользователи | Цитата mg ( ) легко 2-3 нсек. |
|
| |
| Суббота, 03.06.2017, 17:58 | Сообщение # 2710
| |
Shaman
Сообщений: 1748 Оффлайн
Пользователи | Цитата mg ( ) Ключ лучше многозазорный
|
|
| |
| Воскресенье, 04.06.2017, 13:08 | Сообщение # 2711
| |
gomsim
Сообщений: 327 Оффлайн
Друзья | Исчо адын!
Схема - обычный ЗШ,
Габариты:
длина 13см, ширина 7 см и снижается до 4 см, толшина 2,5см

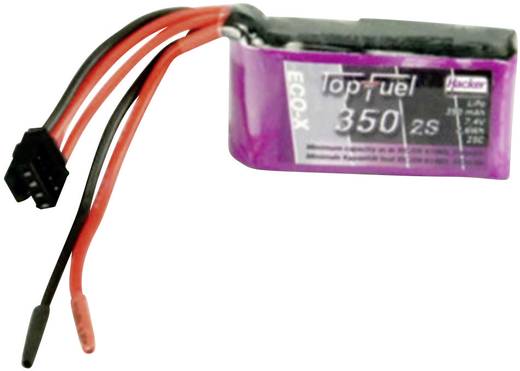

Для питания ЗШ попробовал использовать слабенькую батарейку ЛИПО, и, кажется, ее не хватает. 7,4 V 350mAh 25C
|
|
|
| |
| Воскресенье, 04.06.2017, 15:37 | Сообщение # 2713
| |
gomsim
Сообщений: 327 Оффлайн
Друзья | Бакса такая:
Отвердителя надо лить 50% от смолы. Купил в Ebay, 3 литра около 35 евро. В магазине она значительно дороже.
В первичке прео 6,5 витков потому, что больше не влезло. Транс готовый, вторичка - около 2000 витков, поэтому думал скомпенсировать первичкой. Трансик хорошо видно, Sanya его хорошо знает, это из китайского набора. Криминал весь в том, что такой преобразователь выдает до 15 киловольт, если верить описанию, по дужке - где-то 6 кВ, а надо всего 1,2 кВ. Выпрямительный мостик из 8 диодов работает непонятно как, но ни разу не пробило при многочисленных тестах. должен держать 1,2кВ х 4 = 4,8кВ. Дело в том, что мостик шунтирован цепью конденсатор и разрядник, и они не дают подняться напруге выше 1200 вольт. Как так получается - не совсем понимаю. Вроде ограничение 1200 вольтами на выходе не дает подняться напруге на входе, т.к. шунтирует через сопротивление открытых диодов. А так как это мостик - то или то или это плечо моста открытое. Диоды ведь пробиваются обратным напряжением, а оно немногим выше 1200 вольт. Сопротивление-же вторички просто огромное, под килоом, и позволяет садить на себе всю разницу. И делает ненужным гасящий конденсатор между трансом и мостом.
Минусы - кпд, плюсы - зачем мотать, если есть готовый. Маленьким транс мне все равно не намотать.Добавлено (04.06.2017, 15:37)
---------------------------------------------
Manowar,
это все вынужденное, из-за неумения сделать корпус...
|
|
| |
| Воскресенье, 04.06.2017, 15:50 | Сообщение # 2714
| |
mg
Сообщений: 188 Оффлайн
Друзья | Цитата gomsim ( ) Криминал весь в том, что такой преобразователь выдает до 15 киловольт, если верить описанию, по дужке - где-то 6 кВ, а надо всего 1,2 кВ.
Малопонятны мне Ваши расчеты, и в первичке какие-то новые цифры. Можно подробней а то может мы что не так мотаем. Что есть 6.5 ?
И почему на вторичке что-то быть должно, кроме того максимального напряжения которое она может выдать что обеспечит нам лучшую накачку или перенапряжение, если хотите, которое нам и нужно и чем больше тем лучше. Мои, например, вторички 1.6-2.4 ком.
|
|
| |
| Воскресенье, 04.06.2017, 16:19 | Сообщение # 2715
| |
gomsim
Сообщений: 327 Оффлайн
Друзья | mg,
два раза по шесть с половиной витков первички влезло на оправку. Хотел первички больше намотать, чтобы не было слишком большое напряжение на выходе. О том, что чем больше, тем лучше - первый раз слышу. Поэтому возьму на вооружение.
Цитата mg ( ) Мои, например, вторички 1.6-2.4 ком
Да, давайте лучше на ты
|
|
|
| |
| Воскресенье, 04.06.2017, 21:48 | Сообщение # 2717
| |
Shaman
Сообщений: 1748 Оффлайн
Пользователи | Цитата mg ( ) 5 меньше не надо, феты целей будут. |
|
|
| |
| Понедельник, 05.06.2017, 23:33 | Сообщение # 2719
| |
mg
Сообщений: 188 Оффлайн
Друзья | Цитата gomsim ( ) приходится их электролобзиком, блин выпиливать!
Феном грею, отверткой, затем руками разбираются. Но это наша смола.
|
|
|
что-то в этом роде Касьян предлагал, так помнится.
