Курилка-3

Понедельник, 09.02.2015, 19:59 | Сообщение # 1

Shaman

Сообщений: 1748 Оффлайн Проверенные

Продолжение ветки (just for lulz), не относящейся к основным темам.

Кто недокурил тем сюда -
Курилка-1
Курилка-2

Наш ответ 404 недосайту

Авторство ЗЛОГО ШОКЕРА

Как добавить фото и видео в сообщения на форуме - пошаговая инструкция.

Тех. поддержка

Наш видеоканал

Для быстрого перелистывания страниц на сайте. Необходимо заменить последние цифры, в адресе, на нужную Вам страницу . Например:

http://x-shoker.ru/forum/15-707-111
последняя цифра (в даннм случае 111- это номер страницы) то есть, для 50 страницы будет
http://x-shoker.ru/forum/15-707-50

Напоминание!
Раздел подвергается модерированию. Сохраняются лишь те сообщения, которые содержат хоть какую - нибудь полезную информацию.

Суббота, 18.02.2017, 11:53 | Сообщение # 1921

sanya

Сообщений: 4079 Оффлайн Администраторы

Shaman, Про зазор. Это ты про случай со штатной обмоткой и блокингом? я то тестил на мультивибраторе, какой тут зазор.
gomsim, Знакомо. У меня комп начинает терять оборудование и в конце концов тухнет. Всё цело. Мышь за 30 баксов, ей умирать не положено.

Суббота, 18.02.2017, 11:55 | Сообщение # 1922

gomsim

Сообщений: 327 Оффлайн Друзья

Остается прикинуть толщину обмотки. Сопротивление около килоома. Если 0,05 тыщи две витков точно есть smile

А то и 2200.

Моя мышь б/ушная за 3 бакса. Проверил на лаптопе - гарантированнно сдохла, заменил запасной.

Суббота, 18.02.2017, 12:04 | Сообщение # 1923

Shaman

Сообщений: 1748 Оффлайн Проверенные

sanya,

За зазор я напомнил на случай, если вы как Ввэшник удумаете транс запиндюрить. Явкурсах, что любой чучки мона ожидать на этом сайте. Давно уже здесь, да и в людях разбираюсь.

Суббота, 18.02.2017, 12:13 | Сообщение # 1924

sanya

Сообщений: 4079 Оффлайн Администраторы

Shaman, Гы оно выплёвывает в качестве трансформтаора прео 3 сантиметра жгучей дуги. Если его в качестве вэвэшника запендюрить, вот тут китайцы обломаются, действительно мегавольтами плюнет.

Суббота, 18.02.2017, 12:24 | Сообщение # 1925

sanya

Сообщений: 4079 Оффлайн Администраторы

Shaman,Пустить метровую дужку это конечно интер, но я планирую этот транс использовать как транс прео, доцепить ему множик симметричный х4 на капых 2кВ 33нФ плёночных и пугать собак. Собак, людей, медведй... 33нФ это настоящий пулемёт.

Суббота, 18.02.2017, 12:37 | Сообщение # 1926

sanya

Сообщений: 4079 Оффлайн Администраторы

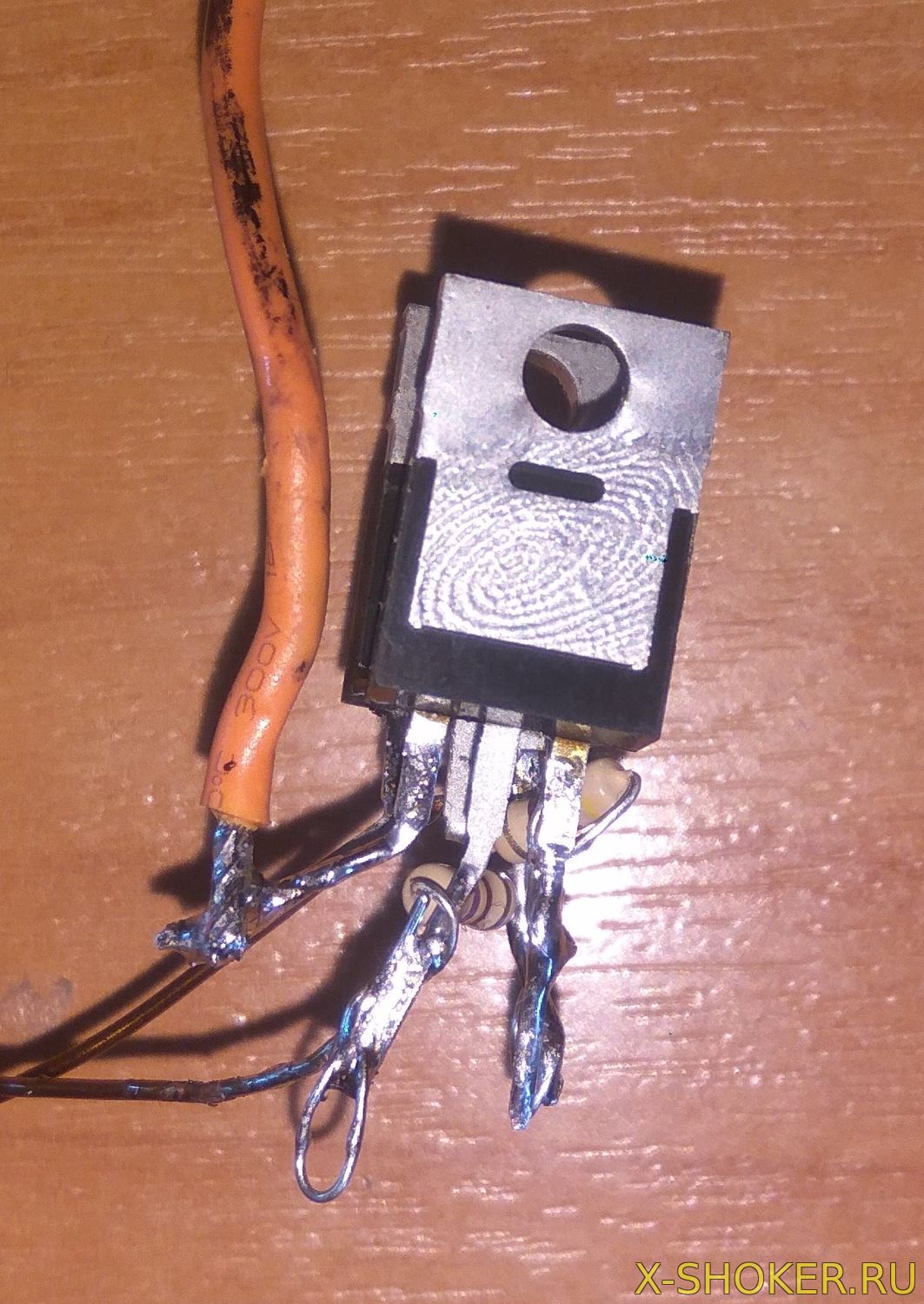

Всё. Изнасиловал я наконец-таки транс. Ниже следы изнасилования в виде вздувшегося бугорка баксы коричневого цвета и отпечатка пальца на перегревшемся транзисторе (он кажись припоем покрыт, вот и отпечатался).

Прикрепления: 7074837.jpg (258.0 Kb) · 8891603.jpg (249.6 Kb)

Суббота, 18.02.2017, 13:59 | Сообщение # 1927

sanya

Сообщений: 4079 Оффлайн Администраторы

Shaman, развести провода в разные стороны, подать 12 вольт и ждать, пока закипит и транс и транзы)

Суббота, 18.02.2017, 18:29 | Сообщение # 1928

sanya

Сообщений: 4079 Оффлайн Администраторы

У всех свои "эротические" фантазии.. biggrin

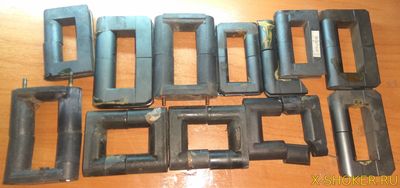

Раздобыл годовой запас феррита от 12мм до 18мм в диаметре.

Прикрепления: 2248994.jpg (147.1 Kb)

Суббота, 18.02.2017, 21:18 | Сообщение # 1929

Shaman

Сообщений: 1748 Оффлайн Проверенные

sanya,
Подпольный цех открываешь. И гыде такие раздобываются

Воскресенье, 19.02.2017, 06:08 | Сообщение # 1930

sanya

Сообщений: 4079 Оффлайн Администраторы

Shaman, Мужик знакомый (электронщик) позвонил, говорит есть куча ферритов от строчников. Я тут же прилетел их забрать. Исчо кап от микроволновки, на плёнку пойдёт и провод 0.25

Воскресенье, 19.02.2017, 10:20 | Сообщение # 1931

sanya

Сообщений: 4079 Оффлайн Администраторы

Shaman, Да да, он самый. На вес они боле килограмма. С утреца из этого феррита трансик забубенил мелкий, под корпус китайца. 25х45мм с первичкой 20 и вторичкой 600 0.25мм. ТрЭбуюется максимальная степень ужатия, чтобы влезть в корпус.

Воскресенье, 19.02.2017, 10:36 | Сообщение # 1932

gomsim

Сообщений: 327 Оффлайн Друзья

Сколько-ж ты на него подашь, чтобы хотя-бы 2,5 см искры было?
Все просто так, 600/20=30. 1,5кв х 30 = 45кв, 2кв х 30 = 60кв или есть формула с какими-то коэффициентами?

Воскресенье, 19.02.2017, 11:22 | Сообщение # 1933

sanya

Сообщений: 4079 Оффлайн Администраторы

gomsim, 1400 вольт. При первичке 20 витков и вторичке 800 пробивает до 4-4.5 сантиметров. Но 20 витков это минимально возможный вариант, обычно я делаю 30-40, но тут надо сжаться максимально.
при 20 витках и 1400в накачке, получается 70 вольт на виток. 600*70=42 киловольта, этого хватает для пробития 3 сантиметров. Я же планирую 2-2.5см промежуток.
Попробуй разрядник Epcos на 1400в, может куча маленьких не так работают, как нужно..

Воскресенье, 19.02.2017, 11:36 | Сообщение # 1934

gomsim

Сообщений: 327 Оффлайн Друзья

Может мои скотчевые имеют потери из-за липкого слоя, и потому мало вольт дают? Или влажные от пота провода? Ты мотаешь в перчатках или нет?
EPCOS в зарплату куплю smile

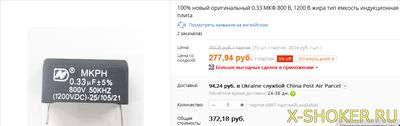

и кондеры кстати серые заказал на али, может они выдержат.
Посмотреть можно здесь

Прикрепления: 1987479.png (135.6 Kb)

Воскресенье, 19.02.2017, 11:39 | Сообщение # 1935

sanya

Сообщений: 4079 Оффлайн Администраторы

gomsim, не, перчатки это перебор. Да, возможно у тебя утечки, скотч не лучший изолятор. Фторопласт это круто, но у меня его нет, я делаю изоляцию плёнкой из конденсатора микроволновки в 8 слоёв 2.5 витка. Изолирует офигенно, сам видел, в эпоксидку можно выход мокать - не пробивает

Воскресенье, 19.02.2017, 11:42 | Сообщение # 1936

gomsim

Сообщений: 327 Оффлайн Друзья

Цитата sanya (

)

8 слоёв 2.5 витка.

Нарезаешь что-ли предварительно пленку?
На сколько одного кондея хватает? Я еще не видел живьем

Воскресенье, 19.02.2017, 11:45 | Сообщение # 1937

sanya

Сообщений: 4079 Оффлайн Администраторы

gomsim, нет. Разматываю на глаз нужный кусок, разделяю бумагу и фольгу от плёнки и потом складываю плёнку. Кстати, сейчас дошло, не 8, а 4 слоя, то есть 2 раза складываю плёнку пополам. 8 слоёв это я когда изолирую феррит от первички и первичку от вторички. Поверх вторички мотаю однослойной витков 20.
Хватает на несколько трансформаторов. Я уже 5 трансов одним намотал, ещё кусочек остался, хватит чтобы заизолировать феррит.
----------------------------------------------------------------
gomsim, это хорошо. Только купи в магазине, на алиэкспрессе подделки, уже пробовал заказать, все 5 разрядников
копытами двинули. Кондёр на вид ничё, это ценник 5 баксов за 1 штуку? дофига дорого, я по 1 баксу покупаю эпкосы 1кв 0.33мкф
----------------------------------------------------------------
А не, увидел, 10 штук, всё прекрасно

Воскресенье, 19.02.2017, 11:50 | Сообщение # 1938

gomsim

Сообщений: 327 Оффлайн Друзья

На сколько вольт конденсатор микроволновки?

Ценник (10 шт. / партия , € 0,45 / шт. )

Воскресенье, 19.02.2017, 11:59 | Сообщение # 1939

sanya

Сообщений: 4079 Оффлайн Администраторы

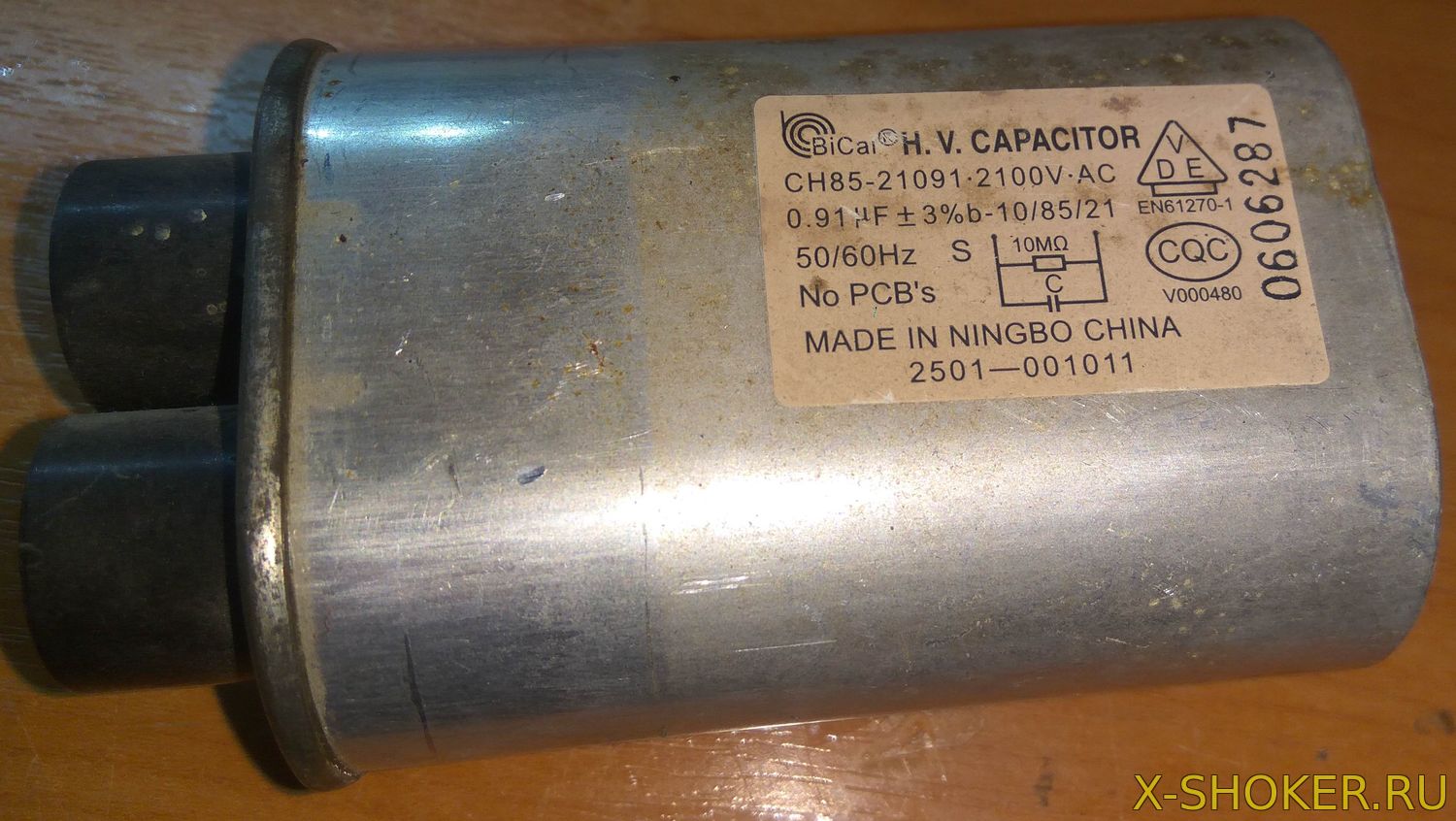

gomsim, 2100 вольт. Ты отпишись как ведут себя кондерчики эти, надо бы тоже взять их

Прикрепления: 9747836.jpg (188.0 Kb)

Воскресенье, 19.02.2017, 12:31 | Сообщение # 1940

Shaman

Сообщений: 1748 Оффлайн Проверенные

Для служебного пользования. Секретные материалы.
sanya,
На момент, 2года назад, когда я подсоветовал использовать плёнку из таких капов, действительно ничего лучше в широком доступе не было. Но, конструкторская мысль не стоит на месте и обнаружила ваще бомбовый диэлектрик.

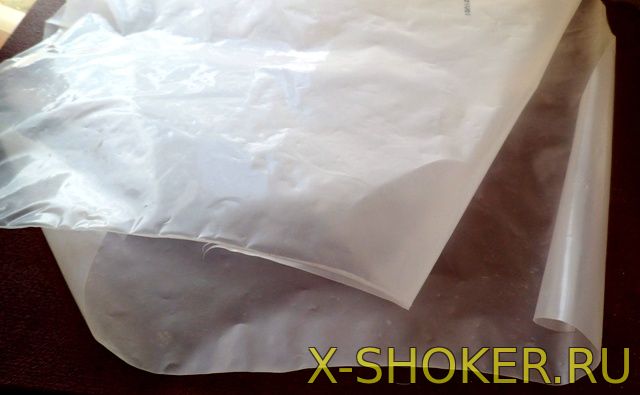

В подобную плёнку упаковывают, так называемый " бабушкин завтрак"
Плёнка позволят наматывать изолирующий слой внатяг. Шуршит, толщина - самое оно, дилпроб, существенно выше фторопласта.

Прикрепления: 4539651.jpg (51.9 Kb) · 4480120.jpg (331.1 Kb)
