Курилка-3
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| Суббота, 18.02.2017, 11:10 | Сообщение # 1911
| |
gomsim
Сообщений: 327 Оффлайн
Друзья | sanya,
А 2 см не достаточно?
а мультивибратор/пушпул на IRF3205 ?Радиаторы? Питание LIPO ? Дроссель какой?
А у меня горят схемы от LIPO 2S. Пока в цепи питания резистор 0,5 ом 5 ватт - все ОК. Ставлю еще один дросселек 10 витков на кольце, убираю резистор - пробивает током транзисторы и плавится проводка. Контакты отгорают от выключателя. Транзисторы, что у меня партия IRF1404 все какие-то левые. думал 160 ампер держат.... Алиэкспресс одним словом. просто лопаются от тока, пластик отдельно, металл отдельно.
Вроде LIPO обычные, 500маh 25 c
Остановился на предыдущей схеме ZVS, без радиаторов. Тихий ЗШ. Только частота маловата. Хотя оба кондера 0,34мкф... Может слабоват транс прео, вторичка 0,05
|
|
| |
| Суббота, 18.02.2017, 11:16 | Сообщение # 1912
| |
sanya
Сообщений: 4079 Оффлайн
Администраторы | gomsim, ну интересно было, на что способен этот транс. Выплюнул 3.5см дуги, если быть точным. 4 сантиметра уже не пробил. Мультивибратор на IRF3205, первичка 3+3 витка, НИКАКИХ зазоров между половинками, сжал половинки наоборот потуже. Питание сначала li-po 2 банки, потом 3 банки. От 2 банок 2 сантиметра и дальше не пробивает ни воздух ни транс. Дроссель, как и всегда, 5 витков на гантельке чёрной.
Вообще всё сильно зависит от феррита трансформатора, но тут с ним всё гуд. Если поставишь оригинальные феты, не будет зазора и дроссель будет 5 витков, будет всё ок. По моим наблюдениям дроссель на гантельке ферритовой катит, на порошковом железе (кольце) работает куда хуже.
У меня li-po 2 баночный 750мАч 70 c, 3 баночный 3000мАч 25 c
|
|
|
| |
| Суббота, 18.02.2017, 11:21 | Сообщение # 1914
| |
gomsim
Сообщений: 327 Оффлайн

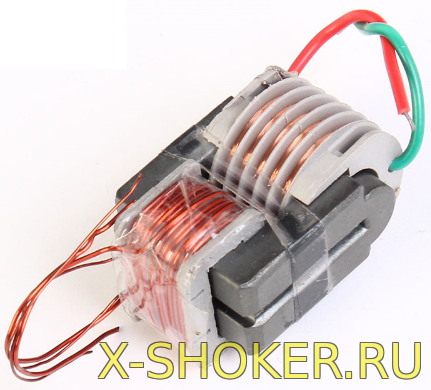

Друзья | Цитата Shaman (  ) О каких трансах с Алиэкспресса идёт разговор, поцчему об этом не знает почтенная публика. Заговор трансформаторов походу.
Кликабельно:
Должен напомнить, что транс этот без заливки пробивает однозначно, при напруге больше одной банки и с перемотанной под полевики первичной обмоткой. С штатной 25 + 25 при работе от биполярного и 3,7 вольта он не пробивает. Дает хилую фиолетовую искорку.
sanya,
А по твоей ссылке только транс? Или модуль с транзистором, диодом и резистором? А то как-то неоднозначно написано
|
|
| |
| Суббота, 18.02.2017, 11:31 | Сообщение # 1915
| |
sanya
Сообщений: 4079 Оффлайн
Администраторы | Цитата gomsim ( ) Должен напомнить, что транс этот без заливки пробивает однозначно
Мои руки умудрились его спалить и в залитом состоянии. Обрыва нет, но дуга выше чем миллиметров 7-8 не шьёт. Видимо требуется лить под вакуумом.
|
|
| |
| Суббота, 18.02.2017, 11:32 | Сообщение # 1916
| |
Shaman
Сообщений: 1748 Оффлайн
Проверенные | Заманчивая цена. Однако нужно помнить, что разнос обмоток определяет мягкую взаимосвязь между ними, что не есть карашо для прео. Понижает КПД . Мягкая взаимосвязь, практикуется, например, в сварных трансах для уменьшения фактора залипания электродов. В трансах блоков питания и прео практикуют жёсткую взаимосвязь, размещая обмотки первичной и вторичной стороны на одном каркасе. А с другой стороны, для всяческих эксов удобно манипулировать кол-вом витков на раздельных каркасах. Короч, может быть за эти деньги.
|
|
|
|
|
|
