Вопросы начинающих
|
|
| |
| Воскресенье, 27.09.2020, 07:08 | Сообщение # 3341
| |
nik2654
Сообщений: 44 Оффлайн
Проверенные | Цитата reseen117 (  ) В ЧЕМ ПРИЧИНА ТАКОГО ПОВЕДЕНИЯ?
О чем речь, что за устройство, его название и схема?
Вы создали тестовую сборку с целью получить и проанализировать какие-то результаты, тогда подскажите какие результаты, в итоге, Вы хотите получить? Со стороны, не имея схемы, поставленной задачи, трудно судить о достигнутом Вами.
Выходные параметры электошокера регламентируются ГОСТом и лампа 100 вт не прописана там как нагрузка.
|
|
|
| |
| Суббота, 23.10.2021, 19:12 | Сообщение # 3343
| |
sonywalkman199527
Сообщений: 6 Оффлайн
Проверенные | Здравствуйте. Делал шокер по такой схеме. Работает только от 12V. Мосфеты сильно нагреваютя. Обмотка на дросселе кипяток, держать кнопку не более 1 cекунды. На выходе (трансформатора) имеется оранжевая дуга жгучая дуга с сильным высокочастотнвм звуком. Пробой воздуха не более 2 см. Сто ваттная лампа накаливания загорается на 60-70% яркости.
Мотал двумя шинами по 5 жил (0.5 мм) 5 витков первички. 800 - 850 вторичка (первые пятсот витков 0.05 мм, и 0.1 остальные витки)Добавлено (23.10.2021, 20:55)
---------------------------------------------
Короче поигрался я с шокером, включал не более чем на 1-2 сек. Крайний раз непрерывный разряд был 4 секунды, в итоге сгорели два конденсатора (Hitano) на 6 kV. И на двух диодах (DD1000, 10 kV) уменьшилось падение напряжения. Кажись, я создал нечто мощное.
Вопрос: на сколько U теперт ставить конденсаторы?
|
|
| |
| Среда, 12.03.2025, 13:38 | Сообщение # 3344
| |
klimov0505
Сообщений: 4 Оффлайн
Пользователи | Добрый день. Пытаюсь собрать шокер с умножителем, дуга есть - 10-20мм, трещит хорошо, но при увеличении расстояния между электродами в какой-то момент пробивает один или несколько конденсаторов. Схема: мультивибратор на IRF3205, трансформатор на сердечнике от "строчника", первичка - 5+5, вторичка - 1600, умножитель 4х-кратный, симметричный. Должна же по идее просто пропадать дуга, а получается что напряжению деваться как бы некуда и оно пробивает кондёр, какая-то ерунда. То же самое, если между электродами сунуть диэлектрик - кондёрам сразу конец. Ошибка, но где?
|
|
| |
| Четверг, 13.03.2025, 03:23 | Сообщение # 3345
| |
sanya
Сообщений: 4089 Оффлайн
Администраторы | klimov0505, Ерунды тут нет, как, собственно, и ошибки.
Напряжение на конденсаторе превышает его номинал и происходит пробой. Или уменьшать количество витков вторичной обмотки или использовать подходящие конденсаторы, к примеру на 20-30кВ (а лучше с запасом на 50).
Для того, чтобы убедиться в этом, можно сделать делитель резистивный 1:1000 и замерить выходное напряжение. Оно намного выше, чем предельное ваших конденсаторов. Искровым промежутком вы просто не даёте конденсаторам зарядиться выше критического значения. Больше искровой промежуток - больше напряжение на конденсаторах
|
|
| |
| Воскресенье, 16.03.2025, 22:53 | Сообщение # 3346
| |
klimov0505
Сообщений: 4 Оффлайн
Пользователи | sanya, спасибо за ответ. Да, нужно меньше витков, чем уже и занимаюсь и попробую залить эпоксидкой под вакуумом, а то прошивает периодически. Вот ещё важный вопрос: схема потребляла запредельный ток - при 3.7В - около 6А, при 7.2 - 13А и то начинал греться NiMh аккумулятор, ну и транзисторы раскалялись после нескольких включений. Сделал плату на IR2153, на осциллограмме всё ровно - на затворах нижнего и верхнего плеча ровные импульсы, транзисторы почти не греются - можно на несколько секунд включать, но потребление такое же. Это тоже наверное нормально?) В некоторых схемах напряжение питания вообще 12В, какой же там будет ток? Ну и по КПД таких схем, примерно прикинул выходное напряжение, частоту разрядов, ёмкость и получил около 3Вт, при входных около 70Вт.
|
|
|
| |
| Четверг, 24.04.2025, 23:09 | Сообщение # 3348
| |
klimov0505
Сообщений: 4 Оффлайн
Пользователи | sanya, и снова спасибо! Периодически возвращаюсь к экспериментам, желание собрать свой шокер так и не пропало). Стабилитроны по идее стоит попробовать, только пока их нет. С logic-level пока не сталкивался, но тоже надо изучить). От части проблему нагрева удалось решить микросхемой IR2153, но питание у неё 12В, что очень много. А проблема теперь ещё в низкой мощности или неэффективности транса преобразователя. Да, дроссель по питанию оказывает, как я понял, большое воздействие. Без него на выходе умножителя дуга короткая, тонкая и частота совсем низкая или схема вообще не запускается. Сделал пробную ВВ катушку (и, соответственно, схему злого шокера) - эффект тот же. Дроссель у меня от какого-то симисторного регулятора на жёлтом кольце диаметром 20мм, витков там около 80 (провод 0.8), т.е. довольно мощный дроссель. Ставлю любой другой (от материнки или ещё какой) и всё - мощность схемы падает, словно дросселя и нет. Ну это ладно - можно и самому похожий дроссель намотать. А на какой вообще частоте должен работать трансформатор инвертора? От IR2153 все намотанные и после убитые (пробитые) мною трансы работали только при 700-1500Гц, далее с повышением частоты мощность быстро падает, как и потребляемый ток. Дело могло быть как раз таки в дросселе (он же как бы фильтр), но без него всё также (учитывая что без дросселя мощность и так совсем низкая). Если вместо трансформатора нагрузить схему резисторами, то импульсы на "плечах" остаются ровными до 60кгц. Изготовил вот новый трансформатор преобразователя для "злой" схемы, так как умножитель не впечатлил (диоды в нём были 2cl73 с током 5мА): секционный, первичка 5+5, вторичка 700. Сделал каркас под ВВ катушку. Транзисторы будут IRF3205, диоды HER208 или FR207 или R3000F, конденсаторы 0,33 мкф 630В - соединю последовательно штуки 3-4. Провод во торичке ВВ будет 0.2мм. Как понимаю в "злой" схеме трансформатору не придётся накачивать несколько киловольт в конденсаторы, как это происходит в умножителе, а лишь зарядить до 1500-2000В конденсаторы. Я пробовал "поджечь" умножителем лампу накаливания 40Вт и спираль едва краснела, а у людей на видео (а АКА например) лампа прям светилась. Добавлено (24.04.2025, 23:30)
---------------------------------------------

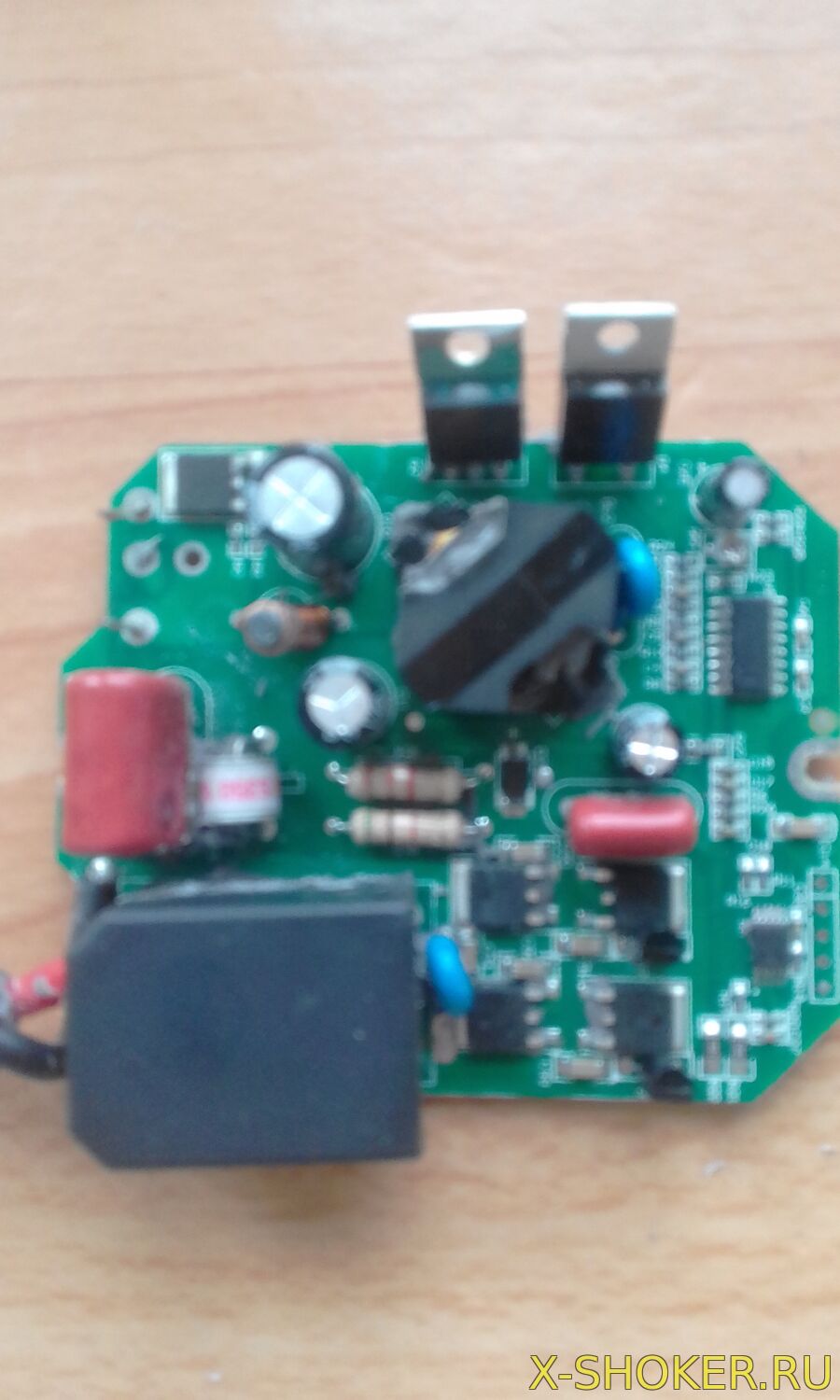

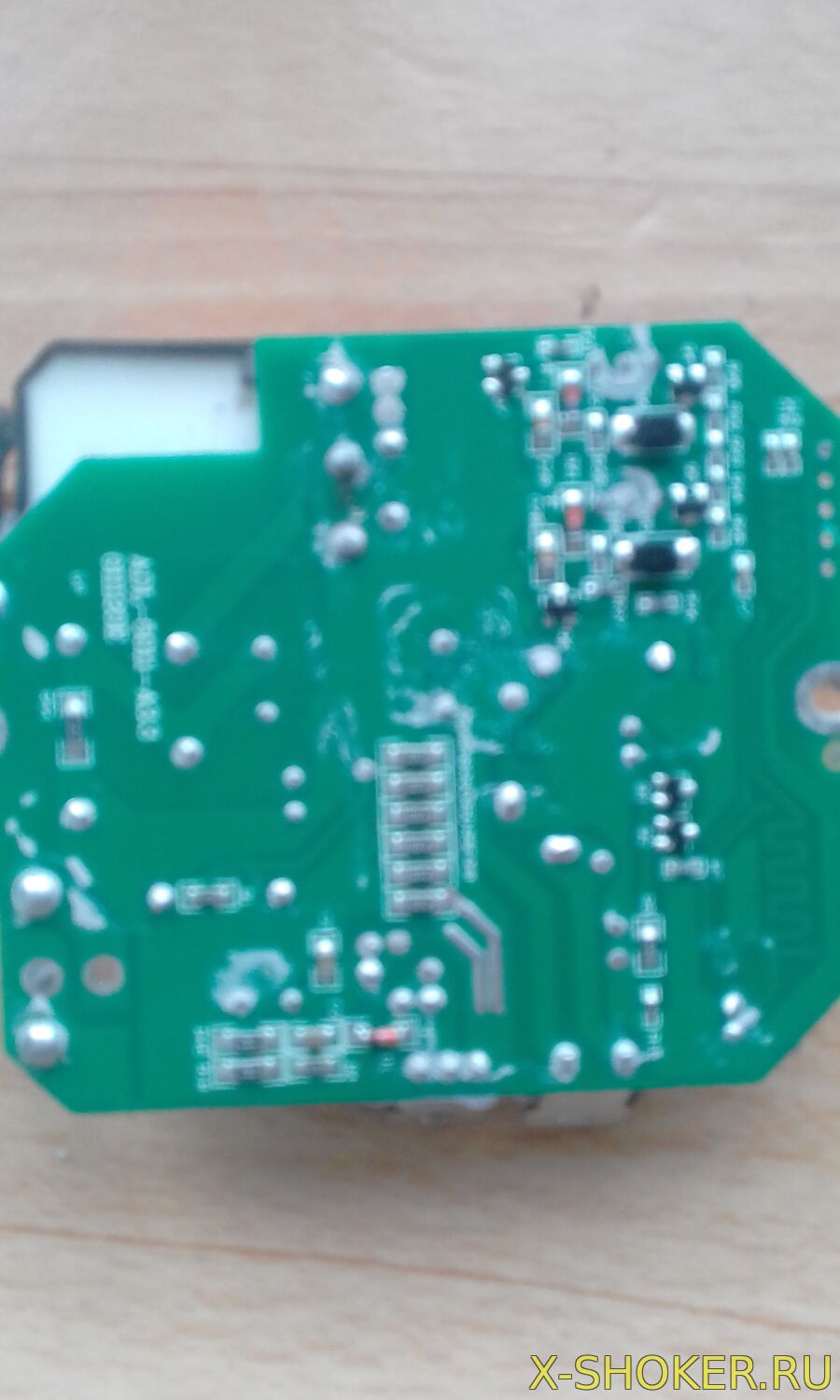

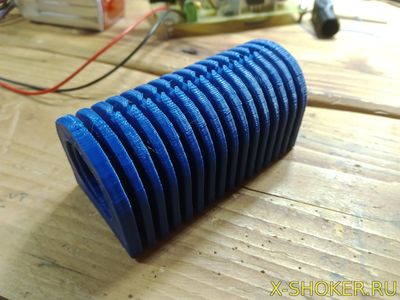

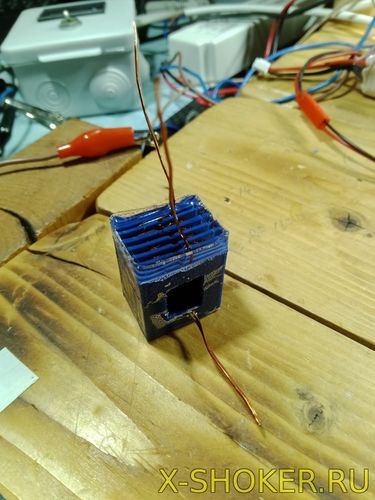

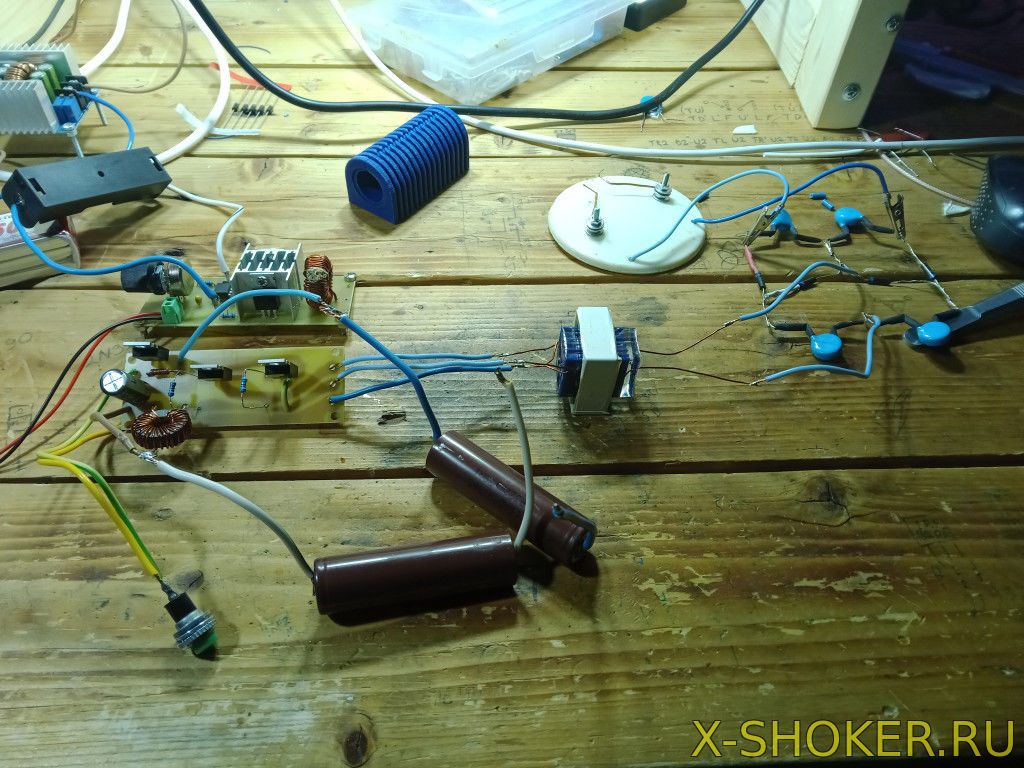

На фото трансформатор на Ш-образном феррите, каркас будущей ВВ катушки ну и платы: одна на IR2153, вторая - мультивибратор: 1й транзистор вместо пускового реле. Приношу извинения за такой сумбур:). И всё же почему у АКА с шокером на умножителе лампа накаливания аж светилась, а у меня тлела?)
|
|
| |
| Понедельник, 12.05.2025, 09:23 | Сообщение # 3349
| |
nik2654
Сообщений: 44 Оффлайн
Проверенные | Цитата klimov0505 ( ) Периодически возвращаюсь к экспериментам
Есть же гайд от Lamazoid, будет Вам и мощность и простота и функционал без экспериментов.
http://x-shoker.ru/forum/31-808-1
|
|
| |
| Среда, Вчера, 19:37 | Сообщение # 3350
| |
klimov0505
Сообщений: 4 Оффлайн
Пользователи | nik2654, да, уже наверное наизусть его выучил, перечитывая. И проблема была в транзисторах с алиэкспресс - явно подделка. Поставил нормальные транзисторы, конденсаторы, указанные в гайде и всё почти нормально заработало. Вопрос теперь по разряднику: конденсаторы на 1000В, а разрядник на 1400В, не опасно ли для конденсаторов? Поставил разрядник Epcos на 1000В, злая дуга есть, жирная такая, но только на расстоянии 8-10мм, дуга с вв трансформатора бьёт конечно на гораздо большем расстоянии.
|
|
